如何用影像測量儀測量PCB板

如何用影像測量儀測量PCB板?我們要首先了解一下，PCB什么，PCB即印制線路板，它是電子工業的重要部件之一，也是一種很普遍電子零部件。我們可以在很多電子設備，小到電子手表、計算器，大到計算機，通訊電子設備，軍用武器系統中看到，凡是有集成電路等電子元器件，為了它們之間的電氣互連，都要使用到PCB。通過這些您大概有了解了吧？在較大型的電子產品研究過程中，該產品的印制板的設計、文件編制和制造被看成最基本的成功因素。印制板的設計和制造質量直接影響到整個產品的質量和成本，和產品的行業競爭力。所以PCB的精度和質量檢測成為了制造過程中重要的環節，在PCB電路板行業需要檢測的幾何量通常有：產品外觀檢測、各元素位置檢測、真直讀檢測、真圓度檢測、長寬高檢測、孔毛邊檢測等等。不過傳統的測量方法很難滿足PCB生產中高速批量高精度檢測的需求。

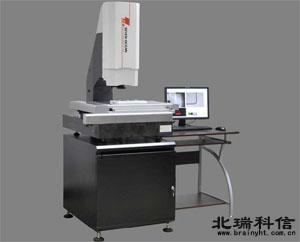

全自動影像測量儀作為現代機械制造中的關鍵測量設備，具有逆向工程、實時對比等功能，可進行自動化及非接觸方式進行檢測。使用全自動影像測量儀進行PCB檢測時，只需將PCB放置于光學測量系統的工作臺面上，經過定位，調出相關檢測程序，x、y工作臺將線路板送到鏡頭下面，鏡頭捕捉到線路板的圖像后，處理器將會在x、y工作臺移至下一個位置進行捕捉，然后進行相應的計算。通過對圖像進行連續處理，獲得較高的檢測速度。影像測量儀可以對PCB進行尺寸規范，輸入實際值與公差，系統經過分析、處理和判斷后，能夠發現缺陷并進行位置提示，同時生成報告文件。如何用影像測量儀測量PCB板，您看了此文有一定的啟發了吧。
