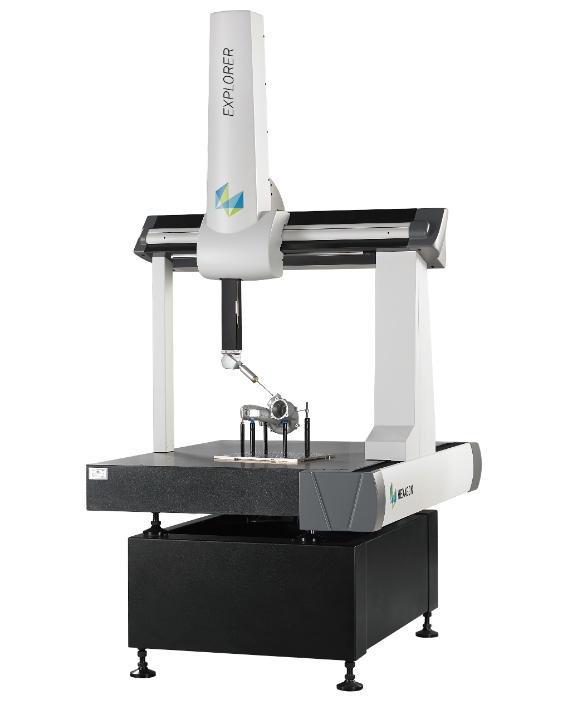

?？怂箍?EXPLORER 橋式三坐標測量機基于用戶的應用場景分為Touch和Scan兩種應用包，傳承?？怂箍到?0年的移動橋式機設計經驗，提供較好的測量精度和動態性能表現。滿足用戶不同應用場景、不同等級的測量需求！

可靠設計鑄就高性能

在結構設計上，EXPLORER 三坐標測量機采用移動橋式結構，在實際操作上為用戶拓展更開闊的測量空間。測量機采用燕尾式導軌一體加工于花崗石平臺，厚重穩固的花崗石工作臺，既減少振動干擾，又保障精度與重復性，臺面平面度符合 DIN 876 標準。

獨特的氣動平衡設計優化測量性能；精密三角梁設計增強整機剛性質量比，提升測量精度與運行穩定性 。

配置方面，EXPLORER提供觸發式、掃描式等多樣化的探測系統選擇。

測量系統 – Touch&Scan應用包

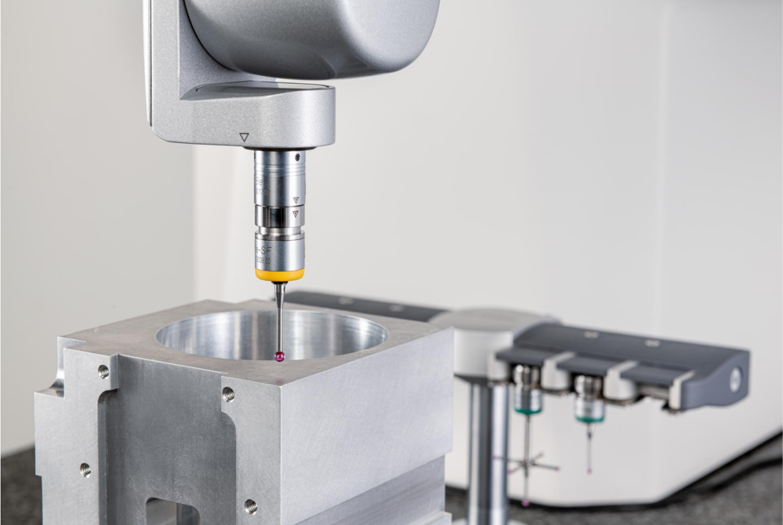

EXPLORER Touch配備觸發測頭，特點是操作簡便，堅固耐用，相對經濟實惠。高堅固性使其適用于惡劣的工業環境，可調節的測力增加了應用的靈活性，觸發測頭是通用表面形位測量的理想選擇。

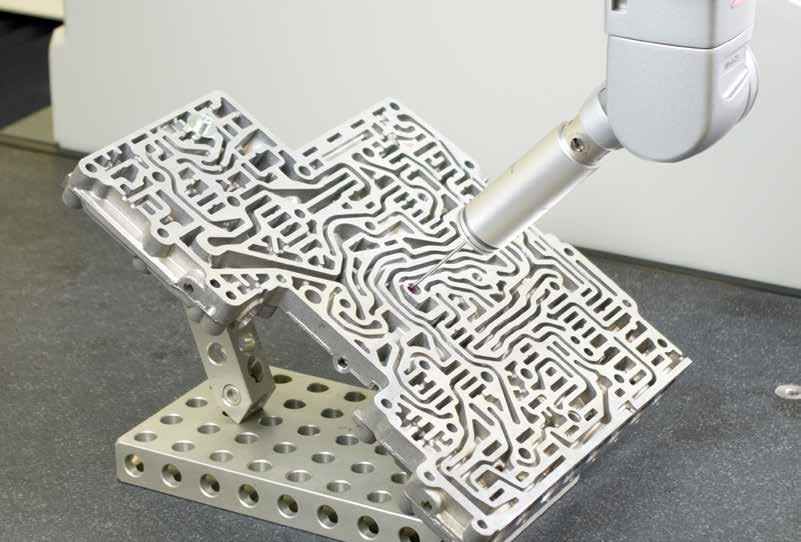

EXPLORER Scan 配備掃描測頭，它能夠以每秒鐘數百個數據點的效率完成檢測過程，操作人員可用節約下來的時間完成其他工作。掃描測頭為制造商提供準確可靠的同時，節約大量過程時間。并可利用自動測頭和測針更換架無縫切換多種測頭配置。

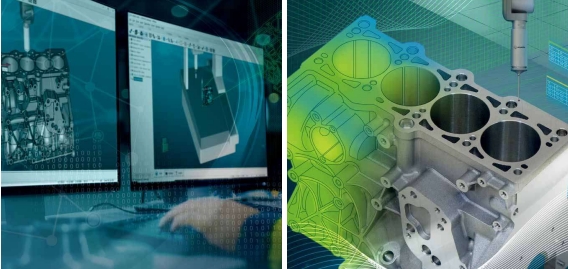

測量軟件 PC-DMIS

EXPLORER配備了計量軟件，在世界各地，成千上萬的制造商使用PC-DMIS 完成各種各樣的檢測任務。PCDMIS將復雜的算法與便捷操作相結合，使用戶能夠輕松創建和執行測量程序。該軟件的報告功能和與其他測量軟件的高兼容性增強了對測量結果的可讀性和用戶體驗，有助于做出更明智的決策。

技術特點

01 全硬質合金鋁機械框架

合金鋁密度小，在保證精度的情況下有助于提高測量機的動態性能，從而提高測量效率。全鋁框架易于實現材料的一致性，能夠在溫度變化時，保證各部分的變形一致，加上?？怂箍迪冗M(jìn)的溫度補償技術，使得精度更加準確可靠。

02 柔性氣動平衡

獨特的氣動平衡技術，采用柔性懸掛系統，避免了軸向運動和傳動系統之間的干涉問題，提高了測量機的精度和長期穩定性。

03 高分辨率光柵系統

金屬鍍金光柵熱膨脹系數經過PTB官方認證，與大多數被測工件材質保持一致，具有超強抗干擾能力和抗磨損功能。一端剛性連接，一端彈性連接，保證在溫度環境變化情況下的線性變化。

04 精密三角梁橋架設計

具有Z佳的結構剛性比，以提供更高的精度、長期的穩定性和更高的動態性能。三角形的結構穩固，較傳統設計剛性提高25%，X向?qū)к壷匦慕档?0%，運行速度更快、占地更小、熱穩定性更好。

05 開敞的測量空間

采用導軌與臺面平齊的設計，使得工件的安放更加容易，允許從各個方向無阻礙地進行測量工作，同時為操作者提供了良好的視野。

06 一體式花崗巖平臺

堅實穩固的花崗石工作臺減少了振動并為活動橋的運動提供支撐。選料的過程經國際業機構按照嚴格的質量標準進行認證。

07 閉環式分布空氣軸承設計

空氣軸承在精密加工的燕尾導軌上，僅采用三面環抱即可實現自由度閉環，降低了氣浮塊維護的工作量。提供了Z佳的重復性，并保證整機穩定性。預載荷空氣軸承可在測量機的整個行程之內確保精密的引導。

08 整體燕尾導軌

精密加工的整體燕尾導軌，三面閉環，提供了業內Z穩固的結構，-導軌直接加工于平臺上，與平臺一體，避免了分體式膠結導致的結構變形。結構簡單緊湊，在同樣的重量和尺寸下結構更穩固，剛性、可維護性更好。

產品參數
